1972年の札幌冬季オリンピックに向けて、三大都市以外で初めて開業した地下鉄。世界的にも珍しいゴムタイヤの地下鉄である。南北線は案内軌条方式だが、東西線と東豊線は架空電車線方式が採用されている。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
南北線 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1000・2000形 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
南北線開業時の車両で、初の案内軌条式ゴムタイヤ地下鉄。2車体連接の7軸という特殊な構造である。全長13800mmで、車体装架カルダン駆動が採用された。 当初は2両編成が1000形、4両編成が2000形と分かれていたが、6両化・8両化とともに番号が整理されて2000形に統一。最終的には8両編成20本となり、1999年まで使用された。2両が1000形に復元されて札幌市交通資料館で保存されている。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2016.9 1001+1002:札幌市交通資料館 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
<年表> 1971.12.16 南北線北24条〜真駒内間開業、営業運転開始 1972.7 6両編成の運行開始 1978.3.16 8両編成化 1999.6.27 営業運転終了 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3000形 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
南北線麻生延伸時の増備車で、2車体連接ながらボギー台車となり、機器も見直されるなど仕様が大きく変化したため別形式となった。全長は13500mmで、平行カルダン駆動、電機子チョッパ制御が採用されている。 8両編成5本のみの製造で、製造期間は12年に及ぶが仕様はほとんど変わっていない。5000形に置き換えられて2012年3月に営業を終えている。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
<年表> 1978.10.1 南北線にて営業運転開始 2012.3.25 営業運転終了 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5000形 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2000形置き換え用に開発されたもので、連接をやめて1両の長さを18400mmに拡大し、6両編成となった。機器も、VVVFインバータ制御、ボルスタレス台車など、それまでの南北線車両と大きく使用が変わっている。2009〜11年にも3000形置き換えのため3編成増備され、南北線は5000形に統一されている。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2016.2 自衛隊前駅 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
<年表> 1996.11.1 南北線にて営業運転開始 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
東西線・東豊線 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6000形 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
東西線開業時の車両で、ゴムタイヤながら案内軌条式ではない。全長18000mmで、札幌市で初めて電機子チョッパ制御が採用されている。 当初は4両編成で、1982年に6両化、1999年に7両化されたが、7両化時の増結車は8000形の中間車を先行的に製造して6000形に連結するという手法がとられた。8000形に置き換えられ、2008年に営業を終えている。カットモデルが札幌市の青少年科学館で保存されている。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
<年表> 1976.6.10 東西線琴似〜白石間開業、営業運転開始 1982.3.21 白石〜新さっぽろ間開業、6両編成化 2008.8.30 営業運転終了 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
7000形 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
東豊線開業時の車両。6000形とほぼ同じ機器であるが、4両編成となり、車体のデザインも大きく変わっている。 9000形に置き換えられ、2016年6月に営業を終えている。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

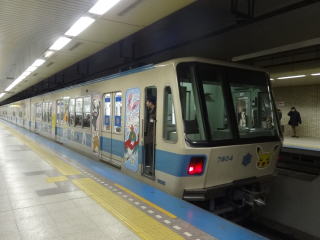

2016.2 大通駅 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
<年表> 1988.12.2 東豊線栄町〜豊水すすきの間開業、営業運転開始 2016.6.25 営業運転終了 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
8000形 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
東西線宮の沢延伸時の増備車として登場したもので、VVVFインバータ制御が採用された。その後も6000形置き換えのため増備が続き、東西線は8000形に統一されている。 1次車は6000形の続番で25・26編成となり、その後は置き換える6000形の番号を引き継いだため、番号と製造順は一致しない。最終的には7両編成24本で、05と18は欠番になっている。なお、8301-24は6000形を7両化するための中間車として登場し、後に8000形に転用している。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

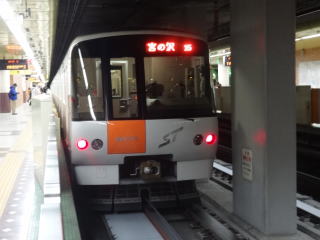

2016.2 大谷地駅 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
<年表> 1998.8.18 東西線にて営業運転開始 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
9000形 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
東豊線7000形を置き換えるために登場したもので、札幌市営地下鉄17年ぶりの新形式。台車は6000・7000形のものを流用している。2015年5月に営業を開始し、1年ほどで7000形をすべて置き換えた。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

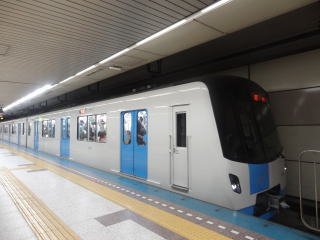

2016.9 大通り駅 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
<年表> 2015.5.8 東豊線にて営業運転開始 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
形式別車両数 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
年表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1971.12.16 南北線:北24条〜真駒内間12.1km開業 1976.6.10 東西線:琴似〜白石間9.9km開業 1978.3.16 南北線:麻布〜真駒内間14.3km全通 1982.3.21 東西線:白石〜新さっぽろ間7.4km延伸 1988.12.2 東豊線:栄町〜豊水すすきの間8.1km開業 1994.10.14 東豊線:豊水すすきの〜福住間5.5km延伸 1999.2.25 東西線;宮の沢〜琴似間2.8km延伸 |
