| 住まいの燃費向上に |
|
| 高省エネ住宅・住宅の省エネ性を高めよう |
|
|
冬季のヒートショックや夏季の熱中症の防止に |
|
|
| 人の体温36.6度、休憩時100Ｗ、歩行時250Ｗの熱量を放出しています |
|
|
熱は温度の高い方から低い方へ移動（伝導・対流・輻射）します |
|
|
| 建物をめぐる熱の移動は伝導が５％・対流が２０％・輻射が７５％になります |
|
|
水蒸気は温度の高い空気から温度の低い空気へ移動します |
|
|
|
 |
|
|
| 省エネ性が進んだ北海道では、一定の室温が維持されるため最低ランクです |
|
| 冬の室温が１５℃以下になると体が冷えてしまい血流が滞り万病の原因に。 |
|
|
 |
|
|
|
| 目指すは、暑さ・寒さをとりたてて感じさせない安定した室温です |
|
| 日本の住宅は室温規制がありませんが、店舗や事務所は１７℃以上です |
|
| 現在イギリスでは、冬の室温が１６℃以下にならないように規制されています |
|
| 熱損失係数Ｑ値とは、室内外の温度差が１℃の時に、家全体から |
|
|
|
| １時間に逃げる熱量を、床面積１ｍ2当たりで表したものです |
|
|
|
建物の省エネルギー等級表（改正省エネ法） |
|
|
|
|
|
|
|
|
|
|
|
Ｑ値が小さいほど省エネの性能が良いことになります |
|
|
| 省エネ等級 省エネ基準 関東のＱ値 |
|
等級１ 等級２に満たないもの |
|
|
| 等級２ 旧省エネ基準(S55年) ５.５８Ｗ/ｍ2Ｋ以下 |
|
| 等級３ 新省エネ基準(H4年) ３.９５Ｗ/ｍ2Ｋ以下 |
|
| 等級４ 次世代省エネ基準(H11年） ２.７０Ｗ/ｍ2Ｋ以下 |
|
|
|
|
|
|
|
|
|
|
|
|
|
建物の延べ面積が３００ｍ2以上では、省エネ等級は等級４です。 |
|
| 長期優良住宅では、省エネ等級は等級４です。 |
|
| ２０２０年平成３２年度より、等級４が新築の建物で義務化します。 |
|
|
|
|
|
| 住宅の熱損失係数Ｑ値は、建材の熱伝導率から、熱抵抗値を求め、 |
|
| 屋根/天井・外壁・開口部・床/基礎 等の熱貫流率を出し、 |
|
| その各部の熱貫流率に面積を掛けた熱損失と、自然換気による |
|
| 熱損失を合算して出します。 |
|
|
|
Ｑ値の算定方法 |
|
|
| 建材の熱抵抗値を求める。 |
|
|
|
建材の厚さ（ｍ） ÷ 熱伝導率 Ｗ/ｍｋ ＝ 熱抵抗値 Ｗ/ｍ2ｋ |
|
| 部位表面の熱抵抗値を求める。 |
|
|
|
屋根 室内側 ０.０９ 外気側 ０.０４（通気層 ０.０９） |
|
| 天井 室内側 ０.０９ （小屋裏 ０.０９） |
|
| 外壁 室内側 ０.１１ 外気側 ０.０４（通気層 ０.１１） |
|
| 床 室内側 ０.１５ 外気側 ０.０４（床下 ０.１５） |
|
| 中空層の熱抵抗値を求める。 |
|
|
|
工場生産中空層 ０.０９ × da（ｍ） |
|
| 現場施工中空層 ０.０９ |
|
| 外気と通じた部分は中空層ではありません。 |
|
| 熱抵抗値を合計し、その逆数から熱貫流率を求める。 |
|
|
|
| 部位部分の面積を出し、熱貫流率を乗じて、熱損失を求める。 |
|
| 自然換気による、熱損失を求める。 |
|
|
ＲＣ住宅 ０.５回 |
|
|
| ２×４住宅 ０.７回 |
|
| 木造軸組住宅 １.０回 |
|
| 木造軸組住宅 ０.７回 （気流止め工法） |
|
| 以上の熱損失を合計し床面積で除すると、Ｑ値になります。 |
|
|
冬季の熱損失 |
|
|
|

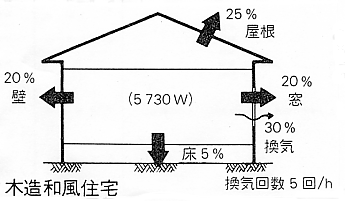

| 下図は住宅の各部分からの熱損失の割合を表しています。 |
|

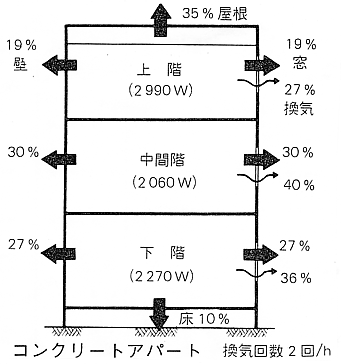

| 構造別の熱損失は、ＲＣ造は隙間風が少ないので木造の約半分です。 |
|
| 建物の熱は、外気に接している部分と、地盤に接している部分から逃げて |
|
| いきます。 |
|
|
|
|

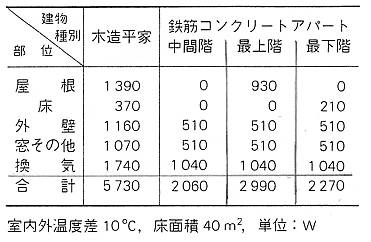

下記は１９９２年に建てた住宅の冬季の熱損失を表しています。 |
|
 |
|
|
|
| 換気をのぞき、単位面積当たりの窓・開口部から失われる熱は、その他 |
|
| の部分より２〜８倍高く、冬の寒さ対策は窓・開口部が効果第一です。 |
|
|
上下階及び左右に隣家・部屋がある界床・界壁部の熱損失Ｑ値はカウントしません。 |
|
| 同じ断熱性能でも延べ面積が大きい程、熱損失Ｑ値は小さくなります。 |
|
|
|
| ＲＣ造中間階の住宅内部↓ ４面外気 Ｑ＝６.６４Ｗ/ｍ2Ｋ 等級１（換気回数０.５回/ｈ） |
|
|
 |
|
|
| 板の間の部屋に断熱効果を期待してペアガラスサッシュの内側に紙障子を入れています。 |
|
| 障子の他に、カーテン、遮熱カーテン、ハニカムサーモスクリーン、樹脂内窓サッシ等があります。 |
|
|
|
 |
|
|
|
|
|
| 室内側に紙障子を入れ、ヒートショックを緩和した窓の温度測定例です。 |
|
|
|
夏季の熱侵入 |
|
|
| 下記は１９９２年に建てた住宅の夏季の熱浸入を表しています。 |
|
 |
|
|
| 夏の窓からの熱の侵入は全体の７割を超えていますので、開口部対策が第一です。 |
|
|
○ 開口部からの直射日光の侵入を防ぐことです。 |
|
| ○ さらにエアコンを使用する場合は、ペアガラスが非常に有効です。 |
|
|
|
|
